Svetelné systémy DECOLED: ako ich prepojiť, zapojiť a upevniť
Easy Fix, Eco Fix a Hobby Line. Vysvetlíme, čím sa líšia, ako ich zapojiť do zásuvky, koľko svetiel unesie jeden rad a ako výzdobu bezpečne upevniť.
Easy Fix v e-shopePríslušenstvo3 systémyEasy Fix, Eco Fix a Hobby LineJeden zdrojna celý rad svetielIP67Easy Fix vonku aj celoročneMaximálne predĺženiepri každom produkte: koľko kusov za sebou
Tri systémy, tri použitia
Svetlá jedného systému a rovnakého krytia na seba nadväzujú priamo, koľko ich unesie jeden rad, určuje Maximálne predĺženie. Systémy medzi sebou nekombinujte, každý pracuje s iným napätím.
Easy Fix
Profesionálny systém na 230 V so zdrojovým káblom s AC/DC mostíkom. Gumový kábel, krytie IP44 alebo IP67 a široká ponuka svetiel aj príslušenstva. Na domy, stromy, fasády aj výzdobu miest.
Eco Fix
Nízke napätie 24 alebo 36 V z transformátora alebo zdroja podľa typu. Priehľadné alebo farebné káble, pri niektorých reťaziach kryštáliky, ktoré sa trblietajú aj cez deň. Vonku aj vnútri podľa krytia, často na 2D a 3D dekorácie.
Hobby Line
Rada pre domácnosť s tenkým transparentným alebo zeleným káblom a nízkym napätím z transformátora. Na menšie stromčeky, okná a balkóny.
Ako sa svetlá prepájajú
Reťaze a cencúle majú na jednom konci samčí a na druhom samičí konektor. Jeden z nich má prevlečnú maticu, ktorou spoj dotiahnete. Dekorácie bývajú priechodné, alebo koncové a pripájajú sa cez rozbočovač. Napojiť na seba sa dajú svetlá rovnakého systému a krytia.
- skrutkovací konektor s tesnením
- v balení gumová zmršťovacia bužírka na spoj
- na koniec radu patrí koncová čiapočka
Easy Fix: zapojenie jedného radu
1
Zdrojový kábel
Začnite zdrojovým káblom. Jeho súčasťou je AC/DC mostík, ktorý mení striedavý prúd zo siete na jednosmerný, aký LED potrebujú. Do zásuvky ho zapojte až nakoniec.
2
Svetlá za sebou
S vytiahnutou zástrčkou zaskrutkujte na zdrojový kábel jedno svetlo za druhým, od zdroja smerom von. Zástrčku vytiahnite aj zakaždým, keď svetlo pridávate alebo meníte.
3
Maximálne predĺženie
Reťaz 20 m: najviac 10 kusov za sebou (200 m). Cencúľ 3 m: najviac 40 kusov (120 m). Údaj nájdete pri každom produkte. Platí pre rad rovnakých svetiel, pri rade z rôznych svetiel a dekorácií nechajte rezervu.
4
Zaistite spoje a zapojte
Spoje prekryte bužírkou z balenia a zmrštite ju teplovzdušnou pištoľou alebo fénom, koniec radu uzavrite čiapočkou. Až potom zapojte zástrčku do vonkajšej zásuvky s krytím.
Schéma jedného radu z nášho návodu: zdrojový kábel s AC/DC mostíkom, 10 reťazí po 20 m a na konci svetelná hviezda.
Väčšie inštalácie: viac vetiev
Keď potrebujete viac svetiel, než unesie jeden rad, rozdeľte inštaláciu do vetiev.
Odpojiteľný AC/DC mostík
Použite zdrojový kábel s odpojiteľným AC/DC mostíkom. Za zásuvkou inštaláciu rozdelíte rozbočovačom Easy Fix a do každej vetvy zapojíte vlastný AC/DC mostík.
Mostík pre každú vetvu
Ďalšiu vetvu napája ďalší zdrojový kábel s odpojiteľným mostíkom alebo samostatný AC/DC mostík Easy Fix (480 W). Každá vetva s vlastným mostíkom má svoj limit Maximálne predĺženie.
Rozbočovače T
Rozbočovače Easy Fix majú 2, 3, 7, 11 alebo 21 výstupov. Rozbočovač za mostíkom novú vetvu nevytvorí: všetko za jedným AC/DC mostíkom sa počíta do jedného limitu. Novú vetvu získate len ďalším mostíkom.
Predlžovacie káble
Premostia vzdialenosť k zásuvke alebo medzi dvoma miestami, kde svieti. Dĺžky od 0,5 do 20 m, čierne aj biele.
Schéma dvoch vetiev z nášho návodu: rozbočovač za zásuvkou a dve vetvy, každá s vlastným AC/DC mostíkom (2 zdrojové káble s odpojiteľným mostíkom), so 7 reťazami po 20 m a 5 vločkami pripojenými cez rozbočovače. Horná vetva končí hviezdou.
IP44, alebo IP67? Redukcie medzi generáciami
Dve generácie konektorov
Od roku 2019 vyrábame Easy Fix s konektormi IP67. Sú inak tvarované než staršie IP44, preto do seba priamo nezapadnú. Vonku môžete používať obe rady.
Ako spoznáte IP67
Krytie nájdete v parametroch a v názve produktu. Kódy výrobkov s IP67 majú navyše písmeno X, napríklad SLNX120W.
Z IP44 na IP67
Máte doma staršie svetlá IP44 a dokupujete nové IP67? Za staré svetlo zapojte redukciu z IP44 na IP67.
Z IP67 na IP44
Nový zdrojový kábel IP67 a za ním staršie svetlá IP44? Použite redukciu z IP67 na IP44. Redukcie zapájajte v poradí od zdroja.
Eco Fix a Hobby Line: transformátor
Eco Fix: napätie podľa svetla
Napätie svetla musí zodpovedať napätiu zdroja, nájdete ho v názve a parametroch. K svetlám 36 V patrí transformátor 36 V (50, 100, 200 alebo 250 W), do zásuvky ho zapojíte zdrojovým káblom bez AC/DC mostíka. K svetlám 24 V patrí samostatný zdroj Eco Fix AC/DC 24 V. Niektoré predlžovacie káble Eco Fix majú krytie IP20 a sú len do interiéru.
Výkon transformátora
Sčítajte príkon pripojených svetiel a vyberte transformátor, ktorého výkon súčet pokryje. Napríklad reťaz Eco Fix 8 m s kryštálikmi má príkon 5,76 W: na transformátor 50 W ich zapojíte 8, na 12 kusov (najviac za sebou) potrebujete 100 W.
Hobby Line
Transformátor je zároveň zdroj, zdrojový kábel nepotrebujete. Má výkon 12 W (s 8 animačnými programami) alebo 15 W (s ovládačom a časovačom) a súčet príkonov svetiel ho nesmie prekročiť: sada 20 m má 7,5 W. Vonkajšie transformátory majú krytie IP44.
Nekombinujte systémy
Svetlá Eco Fix ani Hobby Line nezapájajte do zdroja Easy Fix a naopak. Každý systém potrebuje svoj zdroj alebo transformátor.
Upevnenie na dom a stromy
Podrobný postup s fotkami nájdete v návode Inštalácia vianočného osvetlenia na dom krok za krokom.

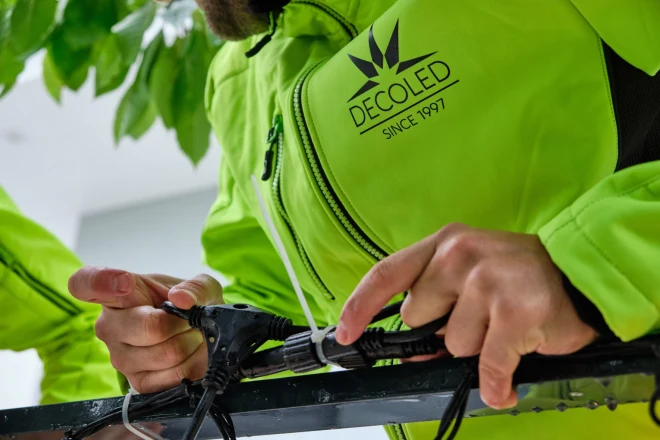

Sťahovacie pásky
Najčastejší spôsob: pásky pripevnia kábel k háčiku, zábradliu alebo plotu.
Viazací drôt
Pod odkvapom ho napnite a svetlá k nemu pripevnite páskami. Voľný drôt by sa prehol.
Oceľové lanko
Pre ťažšie záclony a motívy. Dekoráciu k nemu upevnite zhruba po 10 cm.
Bleskozvodové svorky SS
Na fasádu, plech alebo parapet bez vŕtania. Vedú nosný viazací drôt v rovnej línii.
Príslušenstvo Easy Fix
Káble, rozbočovače a ďalšie diely. Pri každom diele skontrolujte krytie a typ zástrčky.
Najčastejšie otázky
Prečo nie je zdrojový kábel v balení?
Pri prepájacích systémoch stačí jeden zdroj na celý rad. Zdrojový kábel kúpite raz a k ďalším svetlám ho použijete, kým neprekročíte Maximálne predĺženie radu. Sady svetiel na dom a na stromy ho v balení majú.
Dá sa vymeniť jedna LED?
Nie. Každá dióda je zaliata v polykarbonátovej čiapočke, ktorá ju chráni pred poškodením, snehom, mrazom aj slnkom.
Koľko energie spotrebujú?
Príkon nájdete pri každom produkte. Napríklad reťaz Easy Fix 20 m so 120 LED má 9,2 W.
Aký je rozdiel medzi IP44 a IP67?
Čím vyššie číslo za IP, tým väčšia ochrana pred vodou a prachom: IP44 chráni pred striekajúcou vodou, IP67 aj pred krátkym ponorením. Obe krytia sú určené na vonkajšie použitie, Easy Fix s IP67 môžete nechať vonku celoročne.
Môžem prepojiť svetlá rôznych systémov?
Nie. Easy Fix, Eco Fix a Hobby Line pracujú s iným napätím, každý systém zapájajte len do jeho zdroja.
